plc培训学员问:如何把一个PT100温度传感器连接到模拟输入模块SM331?
plc培训讲师答: PT100热电阻随温度的不同其电阻值随之变化。如果有一恒定电流流经该热电阻,该热电阻上电压的下降随温度而变化。恒定电流加在接点Ic+ 和 Ic-上。模拟模块SM331在M+和M-电测定电流的变化。通过测定电压就可以确定出温度。

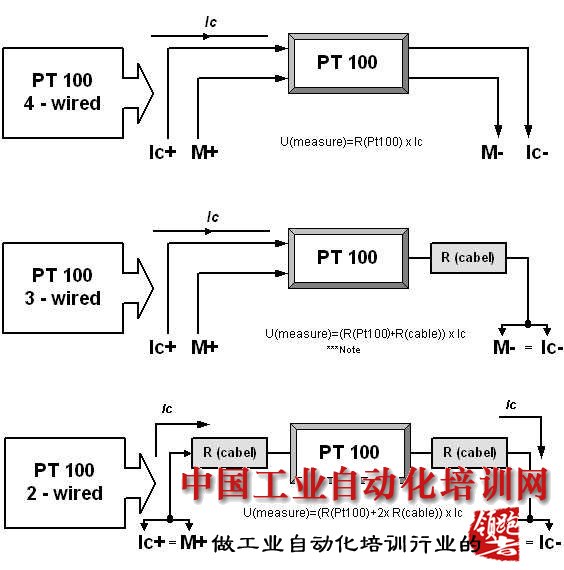

PT100 到模拟输入组有三类连接:4 线连接可得到最精确的测定值。
***注意:
1)3 线连接用的公式仅表明了模拟输入模块 SM331 (MLFB 号为6ES7 331-7Kxxx-0AB0)b " 的实际测定过程。
2)在 S7-300 系列中,存在一些通过多次测定的模拟输入端。它们规定出公共返回线的线电阻并作数学补偿。所获精确度几乎与 4 线连接可比美。这样模块的一个例子就是SM331(MLFB号6ES7 331-7PF00-0AB0)。
3)所给出的公式仍然适用于主要的物理关系,但并不包含确定 PT100 电阻的有效测定过程。
1)3 线连接用的公式仅表明了模拟输入模块 SM331 (MLFB 号为6ES7 331-7Kxxx-0AB0)b " 的实际测定过程。
2)在 S7-300 系列中,存在一些通过多次测定的模拟输入端。它们规定出公共返回线的线电阻并作数学补偿。所获精确度几乎与 4 线连接可比美。这样模块的一个例子就是SM331(MLFB号6ES7 331-7PF00-0AB0)。
3)所给出的公式仍然适用于主要的物理关系,但并不包含确定 PT100 电阻的有效测定过程。
版权声明:版权归中国工业自动化培训网所有,转载请注明出处!
